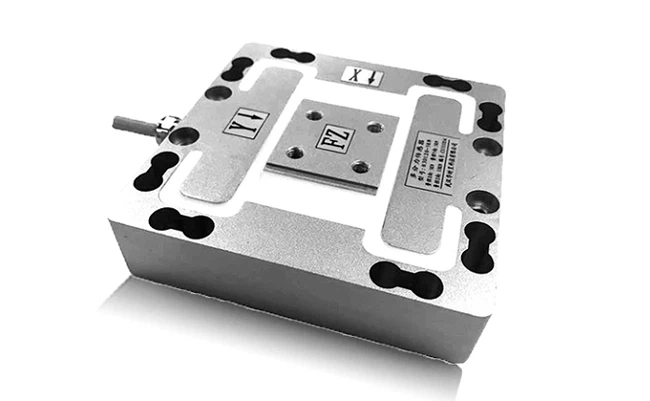

Triaxiální siloměr, model snímače ZFL-3A
Funkce:
Technologie tenzometrů, integrovaný produkt
Vysoká přesnost, stabilní a spolehlivý výkon
Detekce trojrozměrného prostoru
Vhodné pro ochranu před přetížením robotických rukou, automatizační nástroje a testovací jednotky

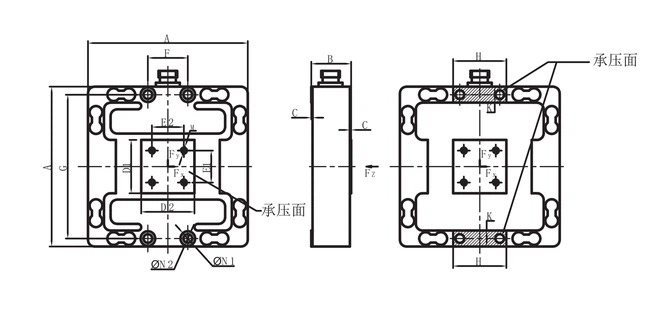

Rozměry (mm)
|
Fx,Fy(N) |
Fz(N) |
A |
B |
C |
D1 |
D2 |
E1 |
E2 |
F |
G |
H |
H |
|
50K-1K |
50K-1K |
120 |
30 |
1 |
40 |
40 |
24 |
24 |
30 |
108 |
40 |
12 |
|
1K-5K |
1K-5K |
120 |
30 |
1 |
40 |
40 |
24 |
24 |
30 |
108 |
40 |
12 |
|
2K-50K |
2K-50K |
160 |
66 |
2 |
50 |
42 |
28 |
26 |
26 |
110 |
52 |
37 |
|
50K-200K |
50K-200K |
300 |
100 |
4 |
150 |
150 |
100 |
100 |
100 |
225 |
150 |
60 |
|
Parametry |
|
|
Kapacita: |
50 N-200KN |
|
Přesnost: |
0.1% F.S, 0.3% F.S |
|
Ohodnocený výstup: |
1.0-1.5±0.15mV/V, 4-20mA,0-10V (volitelné) |
|
Nulové vyvážení mV/V: |
±1.0 |
|
Vstupní odpor: |
350/700±10 Ohm |
|
Výstupní odpor: |
350/700±10 Ohm |
|
Izolační odpor: |
Větší nebo rovno 2000 (100 V DC) |
|
Temp. vliv na rozpětí (%FS/10 stupňů): |
±0.5 |
|
Temp. účinek na nulu (%FS/10 stupňů): |
±0.5 |
|
Použijte tepl. rozsah (stupeň): |
-20-+60 |
|
Budicí napětí (V) : : |
12 V DC |
|
Bezpečnostní přetížení (%FS) |
150% |
|
Maximální přetížení (%FS) |
180% |
|
Obhájit stupeň |
IP65 |
|
Délka kabelu: |
3 metry, jiná délka k dispozici |
|
Materiál |
Slitina hliníku, legovaná ocel, nerezová ocel |
|
Kabelové připojení: |
12 drátů |
