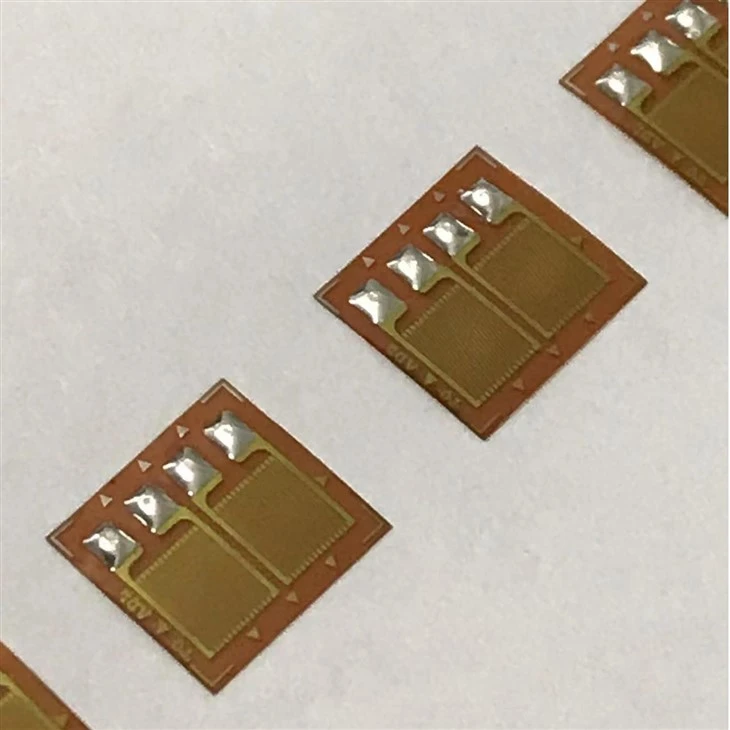

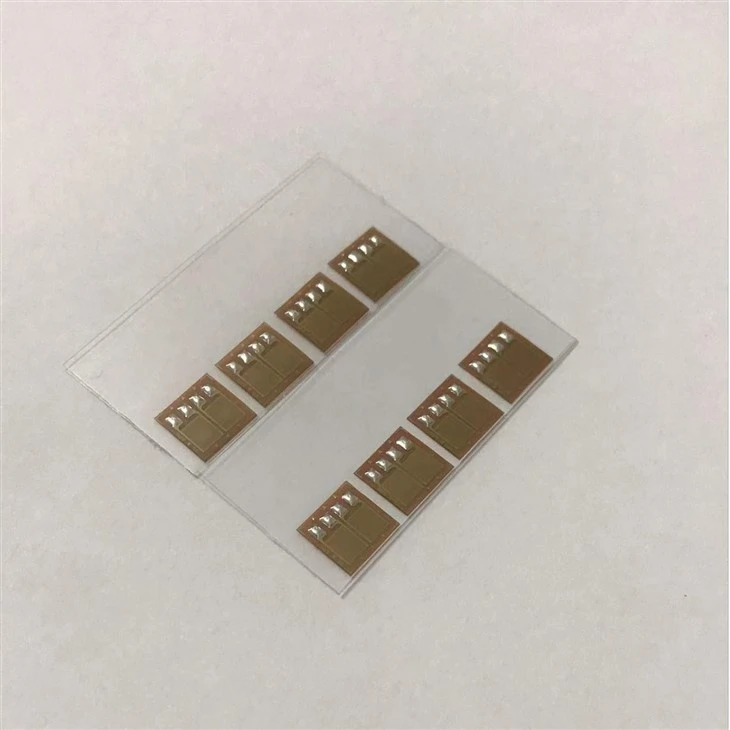

Zákaznický design polovičního můstku s dvojitým paralelním tenzometrem
Model: FB série
Dvojité paralelní tenzometrysestává ze dvou paralelně uspořádaných lineárních tenzometrů. Mohou být použity s různými konfiguracemi můstkových obvodů. Běžným příkladem je ohybový úplný-můstkový obvod, kde jsou dva paralelní tenzometry umístěny na opačných stranách konstrukce. Dvojité paralelní tenzometry jsou nepostradatelné ve scénářích vyžadujících vysokou přesnost, odolnost vůči okolnímu prostředí a víceosou analýzu deformace. Jejich všestrannost zahrnuje průmyslová odvětví od těžkých strojů po biomedicínské inženýrství, což z nich činí základní kámen moderní technologie měření napětí. Vždy se řiďte pokyny výrobce pro optimální instalaci a kalibraci.
Specifikace:
Materiál nosiče: Fenolický aldehyd / Polyimid / Epoxid
Materiál mřížky: Fólie (slitina niklu a mědi, Constantan nebo Karma)
Odpor: 350-1000 Ohm
Pájecí bod: 3 nebo 4
Provozní teplota ＋20-＋80 stupňů, rozsah kompenzace teploty ＋10-＋80 stupňů
Tři (3) pájecí body, dlouhodobě stabilní
| Model č. | Velikost mřížky (mm) |
Velikost základny (mm) | Vzdálenost mřížky (mm) |
| BF(BA/BE)350-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE)350-3FB | 3.1×3.1 | 7.2×7.6 | / |
| BF(BA/BE)350-4FB | 4.0×2.7 | 8.1 ×6.9 | / |
| BF(BA/BE)350-6FB | 6.0×2.7 | 10.3×6.9 | / |
| BF( BA/BE) 1000-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF( BA/BE) 1000-3FB | 3.0×3.3 | 7.1 ×7.8 | / |
Aplikace:
Snímače zatížení a točivého momentu:Pro přesné měření síly nebo točivého momentu.
Sledování strukturálního zdraví:Detekce napětí v mostech, budovách nebo leteckých součástech.
Materiálové testování / nárazové testování / tlaková analýza:Hodnocení stresu-deformace v laboratořích.
Poznámka:Jiné modely a velikosti jsou k dispozici dle přání zákazníka
