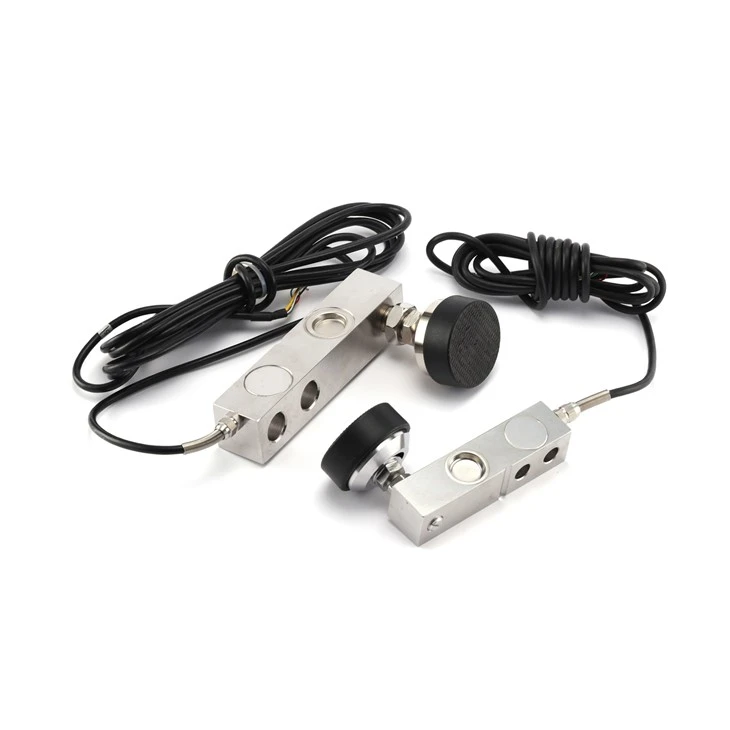

Single Shear Beam Load Cells, C3 Precision
Modelka:SD-03
Kapacita:100 kg-10,000kg
Funkce:
Snímač zatížení s jedním smykovým nosníkem, rozsah nosnosti od 100 kg do 10,000 kg
Materiál: legovaná ocel nebo nerezová ocel, vysoká kvalita, vysoká přesnost standard OIML, nízké náklady,
Utěsněno laserem, vodotěsné podle IP68, antikorozní.
Aplikace:Podlahové váhy, plošinové váhy, vážicí můstek a další vážicí zařízení.
Rozměry: (mm)
|
Kapacita |
L |
L1 |
L2 |
L3 |
L4 |
d |
B |
M |
|
1~4(klb) 0.5~2(t) |
130 |
56.5 |
15.8 |
25.4 |
76.2 |
13.5 |
31.8 |
M16X2 |
|
5~10(klb) 2,5~5(t) |
171.5 |
77.2 |
19.1 |
38.1 |
95.3 |
20 |
38.1 |
M18X1.5 |
|
20 (klb) 10 (t) |
222.3 |
101.6 |
25.4 |
50.8 |
120.7 |
26.2 |
50.8 |
M24x2 |
|
Parametry: |
|||
|
Přesnost: |
C3 |
||
|
Kombinovaná chyba: |
±0.02 |
||
|
Ohodnocený výstup: |
2 mv / 3 mv/v±0.003 |
||
|
Creep (%FS/30min): |
±0.02 |
||
|
Nelinearita (%FS) |
±0.02 |
||
|
Hystereze: (%FS) |
±0.02 |
||
|
Nulový zůstatek (%FS): |
±1.0 |
||
|
Vstupní odpor: |
350±5 |
||
|
Výstupní odpor: |
350±5 |
||
|
Izolační odpor: |
Větší nebo rovno 5000 (100 V DC) |
||
|
Temp. vliv na rozpětí (%FS/10 stupňů): |
±0.017 |
||
|
Temp. účinek na nulu (%FS/10 stupňů): |
±0.02 |
||
|
Použijte tepl. rozsah (stupeň): |
-20-+55 |
||
|
Budicí napětí (V): |
9-12(DC) |
||
|
Bezpečnostní přetížení (%FS) |
150% |
||
|
Maximální přetížení (%FS) |
200% |
||
|
Obhájit stupeň |
IP68 |
||
|
Délka kabelu: |
3 metry -10 metrů |
||
|
Způsob připojení drátu |
|||
|
ČERVENÉ=EXC+ |
ČERNÁ=EXC- |
ZELENÁ=Signál+ |
BÍLÝ=Signál- |
